>>> Dimensioni di lavoro 5*10 piedi
>>>Cambio utensile lineare da 10 pezzi (cambio utensile pneumatico, richiede solo 6 secondi.)
>>>Weihong NK280B, supporta ATC e 4° asse rotante.
>>>Il vuoto della piastra in bachelite e il letto di bloccaggio in alluminio, con 10 zone di adsorbimento, potrebbero essere un controllo indipendente per ottenere l'assorbimento e il bloccaggio.
>>>La struttura dell'asse rotante laterale può essere divisa, elaborando materiali 3D.
>>> Cremagliera elicoidale di grado di macinazione da 1,5 M, guida lineare ad alta precisione.
>>>Servomotore AC, riduttore SHIMPO giapponese.
>>>Armadio di controllo verticale indipendente, può posizionare un computer industriale o un monitor personale.
>>> Basamento della saldatrice industriale, fresatura di precisione tramite centro di lavoro, struttura della nervatura di rinforzo professionale per garantire capacità portante, stabilità, rigidità e precisione geometrica.
Parametri della macchina:

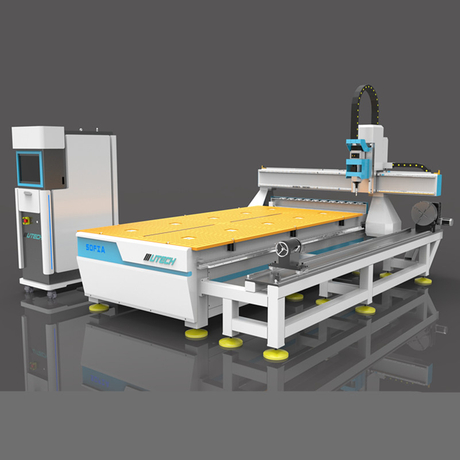

Nome della macchina | SOFIA 4° PANTOGRAFO CNC ATC |
Tavolo da lavoro | Tavolo e pompa del vuoto |
Misura praticabile | 1500x3000x200 mm |
Motore mandrino | Mandrino di raffreddamento ad aria HQD 9kw |
Sistema di controllo | Controllore Weihong NK280B |
Precisione di posizionamento in movimento XYZ | ±0,01 |
Velocità di lavoro massima | 24000 mm/min |
Tensione di lavoro | CA 380 V/50/60 HZ |
Linguaggio di comando | Codice G |
Sistema operativo | Servomotore YASKAWA |
Binario di guida X,Y,Z | Ferrovia quadrata di Taiwan 25 |
Interfaccia informatica | USB |
Memoria flash | 128M (disco U) |
Colletto | ISO30 |
Software | Tipo3/Wentai/Artcam |
Pubblicità della macchina:
Un ATC riduce i tempi di produzione cambiando automaticamente le frese tra i percorsi utensile, eliminando così la necessità per l'operatore CNC di cambiare gli utensili individualmente.
La funzione ATC consente ai nostri router CNC di svolgere il lavoro completo, anche quando sono necessari strumenti diversi per eseguire diversi tipi di tagli, come armadi e mobili, o dove sono necessarie punte diverse per passaggi di sgrossatura e finitura. I segni e le complesse incisioni 3D ne sono un buon esempio. Una macchina dotata di ATC può eseguire operazioni normalmente eseguite su altre apparecchiature, eliminando la necessità di macchine aggiuntive in officina.
Basato su ATC, aggiungendo un accessorio rotante, è possibile realizzare non solo la lavorazione di pezzi piani, ma anche la lavorazione di pezzi tridimensionali e irregolari. L'asse rotante potrebbe trovarsi sul lato macchina o sulla tavola della macchina; potrebbe essere fissato sulla macchina, potrebbe anche essere mobile.
Il 4° router CNC ATC è multifunzionale in uno. Non solo può realizzare lavorazioni piane e tridimensionali, ma può anche risparmiare tempo e spazio cambiando automaticamente gli strumenti.
Il motore mandrino ATC con raffreddamento ad aria da 9 kW ad alta precisione, dopo due test di precisione del bilanciamento dinamico, può garantire la precisione della lavorazione. È dotato di portautensili ISO30 e raccolta ER32, velocità programmabili fino a 24.000 giri/min.
Aautomatico Calibratore dello strumento
L'attrezzatura con il calibratore dell'utensile può impostare automaticamente il valore di offset dell'utensile sul sistema di coordinate del pezzo dopo l'impostazione dell'utensile, in modo che il sistema di coordinate del pezzo possa essere stabilito automaticamente. In questo modo è possibile realizzare facilmente l'impostazione del valore delle coordinate del pezzo. Si può dire che l'uso dello strumento di presetting utensile non solo fa risparmiare tempo, ma migliora anche l'efficienza.
Indipendente Vverticale Ccontrollo Carmadio
Generalmente, le macchine dotate di sistemi di controllo industriale come ATC utilizzeranno questo quadro di controllo verticale indipendente, che si trova sul lato sinistro della macchina, e l'asse rotante si trova sul lato destro della macchina, che è facile da usare. L'interno può anche essere attrezzato con staffe per posizionare monitor e armadietti per computer, e i clienti possono utilizzare i computer desktop personali a piacimento.
Contiene tutti i componenti elettronici relativi alla macchina ed è contrassegnato con l'etichetta di ciascun cavo, comoda per l'ispezione e la manutenzione.
Lineare cambio utensile automatico
Il magazzino utensili lineare può essere posizionato sotto il portale o dietro la macchina. Il cambio utensile lineare di solito può supportare portautensili da 4-10 pezzi, con portautensili ISO 30.
Quello che segue è il processo generale di cambio utensile:
Comando cambio utensile> Conferma ritrazione magazzino utensili> Raggiungi posizione cambio utensile 1> Lancio portautensile> Conferma posizione spinta portautensile> Portautensile allentato> Segnale di conferma portautensile allentato> Raggiungi posizione di cambio utensile 2> Blocca portautensile> Segnale di conferma utensile blocca> Retrazione del portautensile >Confermare il portautensile retratto in posizione>Altezza z del portautensile raggiunta>Cambio utensile completato
Corpo macchina
Il telaio è la spina dorsale di una macchina router CNC. Il telaio SOFIA ATC adatta tubi quadrati in acciaio a parete saldati insieme, lavorati con precisione e sottoposti a distensione in modo che le fondamenta rimangano stabili e stabili per tutta la vita operativa della macchina. solido e non deformato. Il letto del tornio viene lavorato mediante saldatura industriale, tempra e rinvenimento e quindi lavorato dal centro di lavoro. La struttura professionale delle nervature di rinforzo (robusto processo di saldatura del letto) garantisce la capacità portante e la stabilità del letto, garantendo la rigidità del letto e la precisione geometrica; Dopo il trattamento di rinvenimento ad alta temperatura per garantire la migliore resistenza e rigidità della struttura disposta lateralmente, colonna pesante, ecc. Rispetto alle macchine ordinarie, ha una migliore stabilità.
Cilindro di posizionamento
Per la 1325 standard i cilindri di posizionamento sono solitamente distribuiti in 2 sull'asse X e 3 sull'asse Y. Questi dispositivi pneumatici formano un angolo retto a forma di L. Funzione: posizionare la lastra da lavorare, ridurre il tempo di posizionamento manuale della lastra e migliorare l'efficienza dell'alimentazione della lastra. Dopo aver installato il cilindro di posizionamento, è possibile garantire che ogni foglio sia posizionato nella stessa posizione, senza ripetere la definizione dell'origine del pezzo per garantire la precisione di posizionamento, semplice da utilizzare e risparmio di tempo. Il punto principale sono le prestazioni di sicurezza. Anche il posizionamento del cilindro è controllato dal programma del sistema di controllo. Dispone di un dispositivo di protezione transfrontaliero. Quando l'albero di posizionamento del cilindro si estende, la macchina smette automaticamente di funzionare per evitare che l'utensile del mandrino tagli il cilindro o che l'albero del cilindro danneggi l'utensile. , Può evitare perdite inutili in modo limitato.
Lato 4° asse rotante
L'aggiunta di un 4° asse rotante sulla macchina può realizzare non solo la lavorazione di pezzi piatti, ma anche la lavorazione di pezzi 3Dl e pezzi irregolari.
Puoi scegliere il diametro e la lunghezza del rotante corretti in base ai tuoi materiali. Viene utilizzato principalmente per la lavorazione di materiali rotondi o quadrati.
Riduttore SHIMPO
L'attrezzatura UTECH è dotata di una struttura di riduttore standard: riduttore a gradini brevettato/riduttore SHIMPO giapponese 1:5/1:10. Rispetto al riduttore e alla struttura all'interno della scatola del cambio, la cinghia della cinghia di distribuzione ha una certa tensione ed è facile da allentare. Spesso è necessario cambiare la cintura. C'è anche una scatola del cambio per la decelerazione della macchina. Quando la macchina deve decelerare e fermarsi, il cambio non ha alcun effetto. Ovviamente, e grazie all'uso delle cinghie di distribuzione, una grande inerzia è facile da scivolare e da superare la corsa.
Il riduttore ha le caratteristiche di gioco basso, bassa rumorosità, elevata resistenza e effetto di decelerazione accurato.
La cremagliera della serie UTECH ATC CNC adotta una cremagliera elicoidale ad alta precisione da 1,5 M, che è complementare al motore professionale e al dispositivo di decelerazione professionale, che funziona senza intoppi, ad alta velocità, alta precisione e bassa rumorosità. Adattare la guida lineare PMI 25+il cursore della flangia+le strutture di trasmissione a cremagliera elicoidale di precisione da 1,5 M possono garantire che il funzionamento stabile e affidabile, la vita lavorativa sia lunga e la macchina possa continuare a funzionare a lungo.
Controllore Weihong NK280B
NK280B è ampiamente utilizzato nelle macchine per incisione e fresatura CNC/macchine per incidere. È uno dei rappresentanti del sistema di controllo del movimento altamente affidabile ed economico di Weihong; supporta il collegamento a 4 assi; supporta il valore assoluto del bus servo Yaskawa M-II e Weizhi; comunicazione seriale; L'I/O può essere ampliato con un display LCD da 8 pollici, una piattaforma integrata e i clienti possono eseguire lo sviluppo secondario del processo.
Piastra di fissaggio dell'asse Z
Piastra di montaggio del mandrino in alluminio aeronautico anodizzato Il mandrino è fissato sulla piastra in alluminio aeronautico di alta qualità T6061/6063 ed è una lavorazione in alluminio anodizzato, la piastra è lavorata con un centro di lavoro CNC ad alta precisione. In secondo luogo, il processo di assemblaggio con requisiti elevati garantisce la precisione del prodotto.
L'asse Z adotta la trasmissione a vite a ricircolo di sfere ad alta precisione TBI.
Materiali supportati:
ABS
Acrilico
ALUCOBOND/DIBOND
Cera di alluminio (per modellare)
Rame
stirene
Ottone in legno massiccio - Morbido
Legno massiccio: duro
MDF
MDF impiallacciato
MDF laminato
Melamina su truciolare o MDF
Nylon
OSB
Altri materiali NON FERROSI
Policarbonato solido
Polietilene
PVC (solido e espanso)
Resina fenolica (BAQUELLITE)
Resine
Superficie solida
Compensato
La macchina CNC a 4 assi ha quattro direzioni di lavorazione degli assi X, Y, Z e A. Pertanto, può realizzare la lavorazione di pezzi tridimensionali come la colonna del drago, la statua di Guanyin, la statua del Buddha, la colonna romana, la zucca e così via. E può anche essere ampiamente utilizzato nella lavorazione di pannelli ondulati tridimensionali, ante di armadi, porte in legno massiccio, porte artigianali, porte senza vernice, schermi, lavorazione di finestre artigianali, lucidatori di scarpe, armadietti e pannelli da gioco, tavoli mahjong, tavoli per computer e lavorazione ausiliaria di prodotti per mobili a pannelli.
Imballaggio:
1/ Se la macchina viene consegnata tramite LCL, verrà imballata con pellicola avvolgente, schiuma EPE e una scatola di compensato standard per l'esportazione.
2/ Se la macchina viene consegnata tramite FCL, non è necessaria una scatola di legno, sarà imballata con pellicola avvolgente e schiuma EPE.
Spedizione:
Supportiamo la consegna delle macchine tramite trasporto espresso, aereo, terrestre e marittimo.
1/ Come alcune piccole macchine, mini router CNC o piccole macchine laser a CO2 e macchine per marcatura laser a fibra, solitamente consegnate tramite trasporto espresso e aereo.
2/ Se vuoi che ti aiutiamo a consegnare a un magazzino nazionale o in Russia, Kazakistan, ecc., di solito la consegna avviene tramite trasporto terrestre.
3/ Le macchine di grandi dimensioni o alcuni paesi in cui la spedizione è più conveniente, di solito suggeriscono di scegliere il trasporto marittimo. Puoi scegliere come preferisci, ti daremo anche alcuni suggerimenti adeguati.
